Beschreibung
Beschreibung
Die HVSL-Serie wurde für verschiedene xEV-Anwendungen entwickelt, einschließlich Leistungs- und Signalverbindungslösungen. Verschiedene Versionen erhältlich, von 1 Position bis 3 Positionen und mit einem Nennstrom von 23 A bis 250 A.
Mit Inter-Lock-Lösung
RADSOK®-Technologie Version R4, 10 mm
1 bis 3 Positionen verfügbar
Berührungssicher
Mehrere Codierpositionen
Anwendungen
xEV-Batterie
Umrichter
Abzweigkästen
Stromverteilungskästen
RADSOK®-Technologie Version R4, 10 mm
1 bis 3 Positionen verfügbar
Berührungssicher
Mehrere Codierpositionen
Anwendungen
xEV-Batterie
Umrichter
Abzweigkästen
Stromverteilungskästen

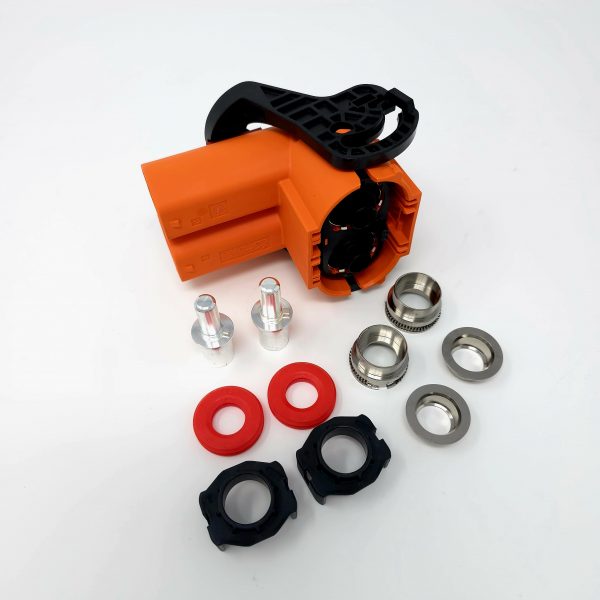

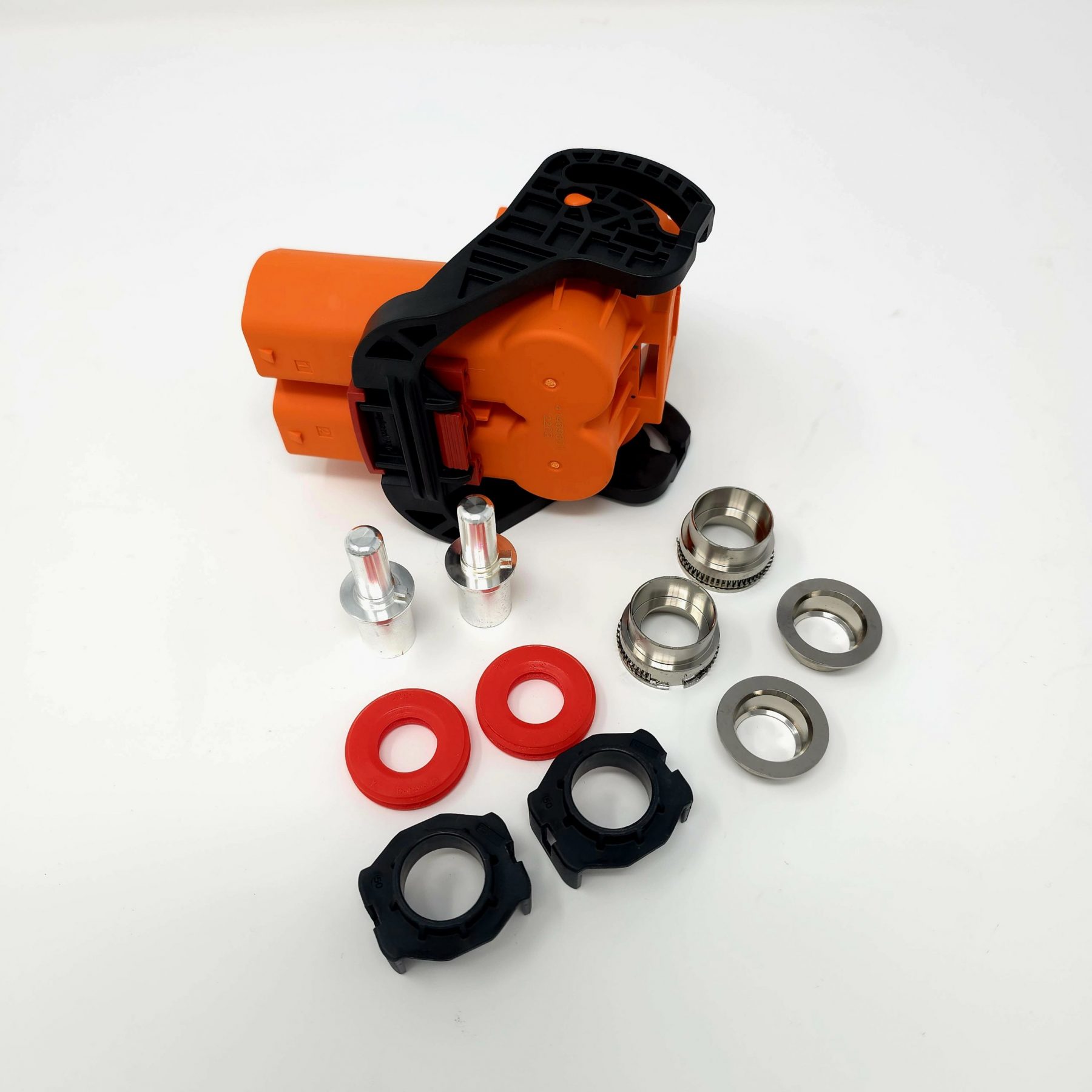

Excel Mate Plus bietet eine maximale Nennspannung von bis zu 1000 V und einen maximalen Nennstrom von 250 A. Er kann für Stromversorgungslösungen in verschiedenen xEV-Anwendungen verwendet werden. Externer HVIL für 1 Position und interner HVIL für 2 bis 3 Positionen.
Eigenschaft | Wert |
|---|---|
| Serie | HVSL1000 |
| Anzahl der Reihen | 1 |
| Anzahl der Kontakte | 2 |
| Drahtgröße | 50 mm² |
| Nennstrom | 250A |
| Steckverbindertyp | Buchse |
| Ausrichtung | Rechtwinklig |
| Kontakt Gender | Male |
| Schlüsselstil | A |
| Anschlussart | Crimp |
| Farbe | Orange |
| Montagetyp | Kabelmontage |
| Better World-Produkt | Ja |
| Better World-Kriterium | Lösung für erneuerbare Energien |
| Tiefe | 77mm |
| Breite | 121.9mm |
| Erfüllte Normen | EN 60664 |
| Stiftdurchmesser | 10mm |
| Kontaktmaterial | Kupferlegierung |
| Kontaktbeschichtung | Silber |
| Betriebstemperatur max. | +125°C |
| Höhe | 120mm |
| Betriebstemperatur min. | -40°C |
| Gehäusematerial | Thermoplast |
